ตู้ MDB คืออะไร
ตู้ MDB (Main Distribution Board) หรือ ตู้สวิทช์บอร์ด ( Switchboards)คือ ตู้ควบคุมระบบไฟฟ้าหลัก นิยมใช้ในอาคารที่มีขนาดกลาง และอาคารขนาดใหญ่ รวมไปถึงโรงงานอุตสาหกรรมที่มีการใช้ไฟในปริมาณมาก โดยภายในตู้สวิทช์บอร์ด MDB จะประกอบไปด้วยแผงจ่ายไฟฟ้าขนาดใหญ่ ซึ่งเป็นแผงแรกที่รับไฟฟ้าเข้ามาจากหม้อแปลงจำหน่ายไฟฟ้า จากนั้นจ่ายกระแสไฟฟ้าไปยังแผงย่อยส่วนต่าง ๆ ภายในอาคารนั้น ๆ
หน้าที่ของตู้ MDB
ตู้สวิทช์บอร์ด MDB จะมีหน้าที่ควบคุมการจ่ายและรับไฟฟ้า จากระบบการไฟฟ้า เครื่องกำเนิดไฟฟ้า หรือหม้อแปลงไฟฟ้าที่เข้ามาภายในอาคาร รวมถึงป้องกันความเสียหายต่าง ๆ ที่เกิดจากความผิดปกติของระบบไฟฟ้า เช่น ไฟฟ้าลัดวงจร แรงดันไฟฟ้าเกิน แรงดันไฟฟ้าตก กระแสไฟฟ้ารั่วลงดิน

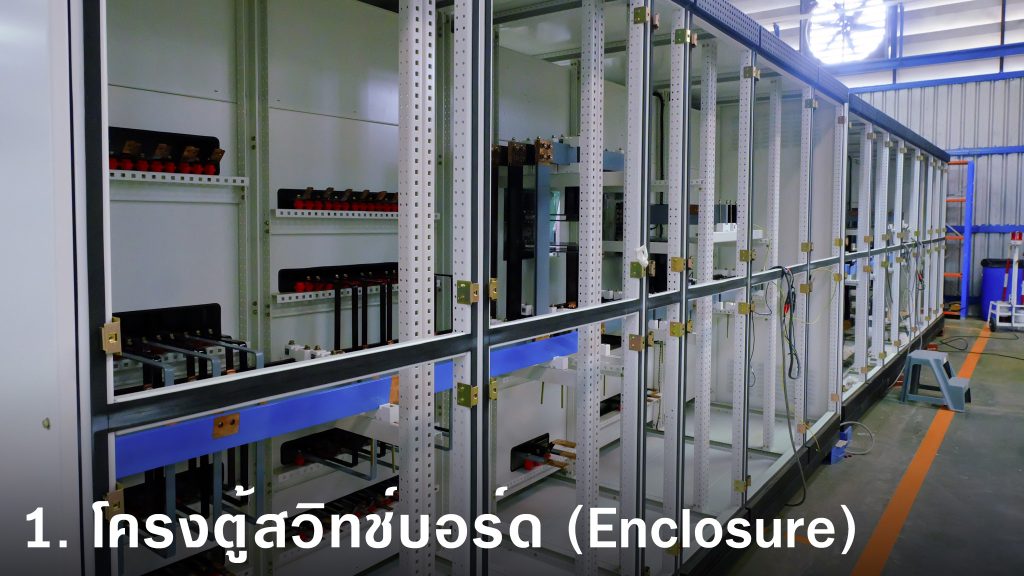

เป็นส่วนประกอบหลักซึ่งทำหน้าที่ยึดตัวอุปกรณ์ต่าง ๆ ไว้ภายในตู้ ป้องกันสิ่งต่าง ๆ ที่อาจทำให้เกิดความเสียหายให้กับอุปกรณ์ภายในได้ รวมถึงป้องกันไม่ให้ผู้ใช้งานสัมผัสส่วนที่มีกระแสไฟภายในตู้ วัสดุที่ใช้ประกอบโครงตู้นั้นทำขึ้นจากโลหะแผ่นนำมาประกอบขึ้นเป็นโครง ซึ่งฝาตู้สามารถเปิดได้ตามการออกแบบ และการใช้งานของผู้ใช้เป็นหลัก รวมถึงต้องมีความแข็งแรง ทนทานจากแรงกระทำ ทนทานต่อการกัดกร่อน ทนต่อสภาพแวดล้อมและสภาพอากาศ รวมถึงความผิดปกติที่อาจจะเกิดขึ้นในระบบ

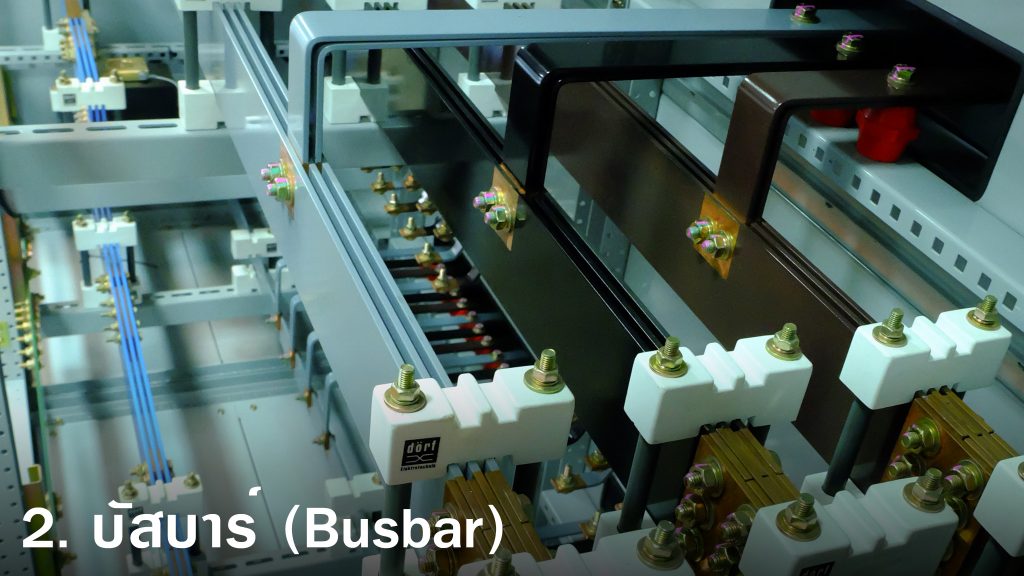

บัสบาร์เป็นโลหะตัวนําไฟฟ้าทำมาจากทองแดง ทองเหลือง อลูมิเนียม โดยสถานีตู้ ไฟฟ้า หรือ แผงสวิทช์ ทำหน้าที่รับและจ่ายกระแสไฟฟ้า การเลือกใช้บัสบาร์ควรพิจารณาคุณสมบัติ ดังนี้ ควรมีความต้านทานต่ำ มีความแข็งแรงทางกลสูงโดยเฉพาะด้านแรงดึง แรงอัด และแรงฉีก มีความต้านทานต่อการกัดกร่อนและแรงกระทำสูง ความต้านทานของพื้นผิวต่ำ สามารถดัดและตัดต่อได้สะดวก โดยบัสบาร์ที่นิยมใช้ทั่วไปจะเป็นแบบ Flat ซึ่งมีพื้นที่หน้าตัด มีลักษณะเป็นรูปสี่เหลี่ยมผืนผ้า

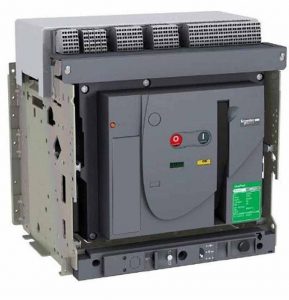

3. เซอร์กิต เบรกเกอร์ (Circuit Breaker)
เซอร์กิต เบรกเกอร์เป็นอุปกรณ์ที่ไว้ป้องกันด้านความปลอดภัย ในกรณีเกิดความผิดปกติภายในระบบ โดยเซอร์กิตเบรกเกอร์จะทำหน้าที่ตัดวงจรไฟฟ้าเมื่อมีกระแสไหลผ่านเกินกว่าค่าที่กำหนด หรือเกิดไฟฟ้าลัดวงจร การเลือกใช้งานเซอร์กิตเบรกเกอร์ ควรเลือกให้เหมาะสมกับการใช้งาน ไม่ว่าจะเป็น ขนาดของเซอร์กิตเบรกเกอร์ควรเลือกความกว้าง ความยาว ความสูง ให้พอดีกับตู้เพื่อให้ติดตั้งได้อย่างเป็นระเบียบและสวยงาม รวมถึงควรพิจารณาค่าต่างๆไม่ว่าจะเป็น การตัดกระแสลัดวงจร (IC) ค่าพิกัดกระแส (AT) ค่าพิกัดกระแสโครงสร้าง (AF) ระยะเวลาในการตัดวงจร (Time) ขนาดพิกัดไฟรั่ว (I∆N) ให้เหมาะสมกับความต้องการใช้งาน
4. เครื่องวัดไฟฟ้า (Meter)

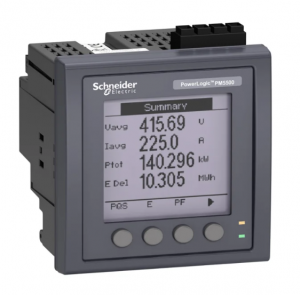

เป็นเครื่องวัดพื้นฐานที่ใช้ในตู้ MDB โดยทั่วไป ประกอบด้วย โวลต์มิเตอร์ ใช้วัดแรงดันไฟฟ้าภายในวงจร ซึ่งพิกัดแรงดันของโวลต์มิเตอร์คือ 0-500V และแอมมิเตอร์ใช้วัดปริมาณ กระแสไฟฟ้าในวงจร กระแสของแอมมิเตอร์จะขึ้นอยู่กับอัตราส่วนเคอเรนส์ทรานฟอเมอร์ (Current Transformer) โดยโวลต์มิเตอร์และแอมมิเตอร์ จะใช้งานร่วมกับซีเล็คเตอร์สวิทช์ (Selector Switch) และหากตู้ MDB มีขนาดใหญ่จะมีอุปกรณ์เพิ่มเติมขึ้นอยู่กับการออกแบบ เช่น เพาเวอร์แฟคเตอร์ มิเตอร์ (P.F. Meter), วัตต์มิเตอร์ (Watt Meter), หรือวาร์มิเตอร์ (Varmeter)

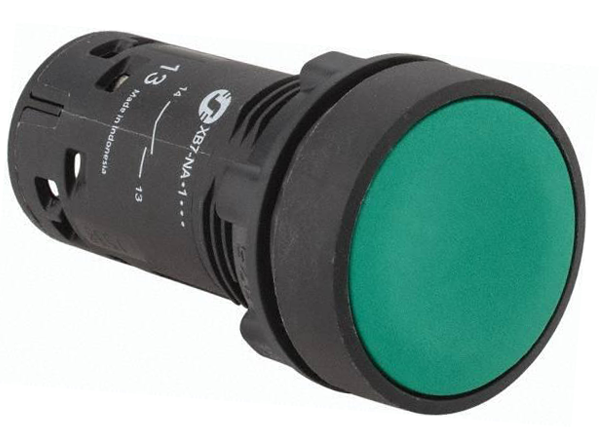

5. อุปกรณ์ประกอบ (Accessories)

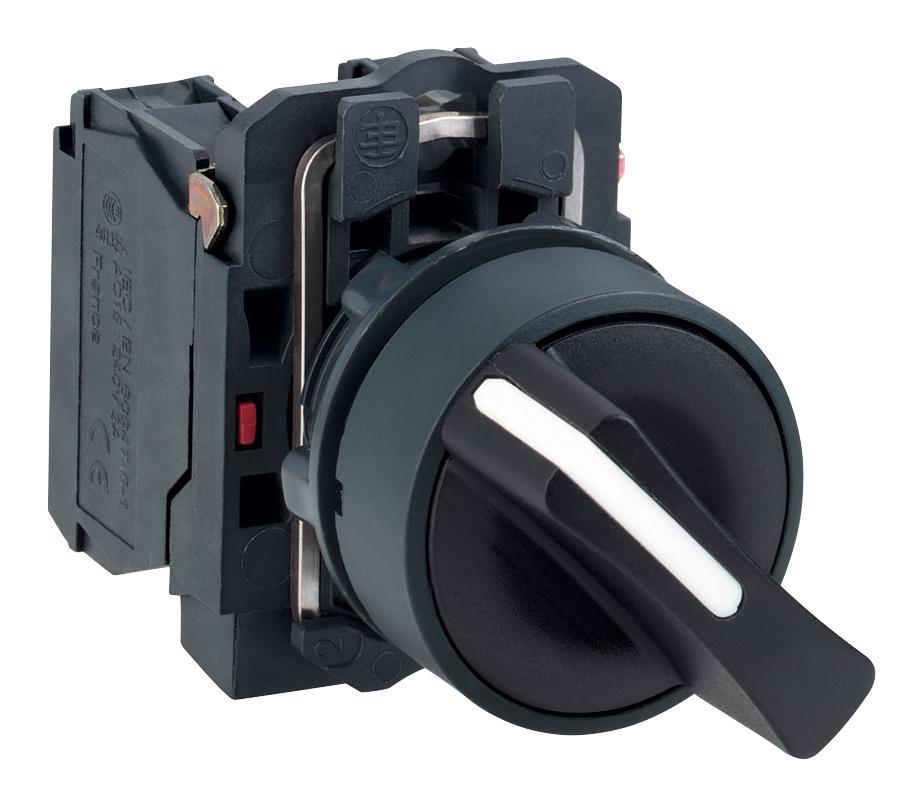

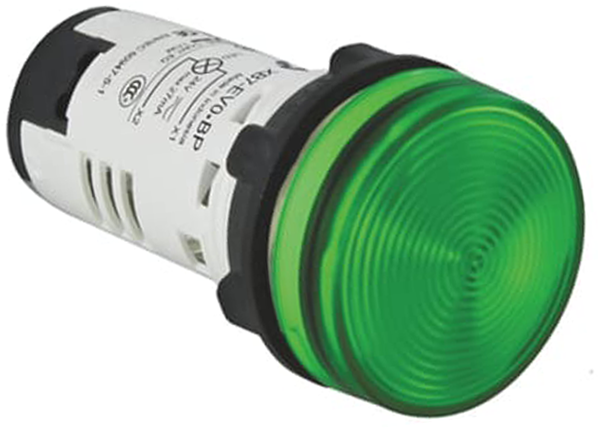

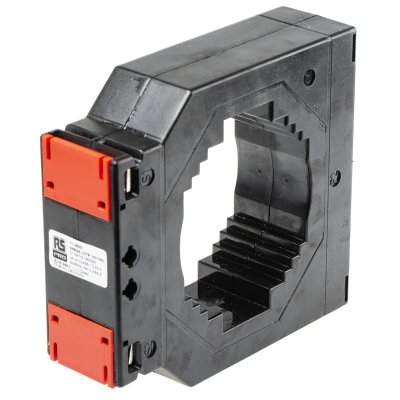

การใช้งานตู้ MDB ควรมีอุปกรณ์ประกอบอื่น ๆ เพิ่มเติมเพื่อความสะดวก และความปลอดถัยในการใช้งาน เช่น CT (Current Transformer) ใช้ต่อร่วมกับแอมป์มิเตอร์เพื่อใช้วัดค่าพิกัดกระแสแต่ละเฟส, Selector Switch ใช้ร่วมกับโวลต์มิเตอร์และแอมมิเตอร์ เพื่อวัดแรงดันและกระแสในแต่ละเฟส และควบคุมทิศทางของกระแสไฟฟ้าให้ได้ตามทิศทางที่ต้องการ, Pilot Lamp หลอดไฟแสดงสถานะ เพื่อแสดงให้ทราบว่าตู้ MDB มีการทำงานอยู่หรือไม่, Fuse เป็นหลอดเเก้วใช้ป้องกันการลัดวงจรเครื่องวัดไฟฟ้า รวมถึงตัดกระแสไฟออกจากวงจรเพื่อป้องการอุปกรณ์เสียหาย
